Conoce cómo funciona un sensor de nivel ultrasónico con LoRaWAN, sus aplicaciones, limitaciones y qué considerar antes de instalarlo.
Un sensor de nivel ultrasónico LoRaWAN permite realizar mediciones de distancia sin contacto y transmitir los datos hacia una infraestructura IoT para su monitoreo remoto.
El sensor utiliza ondas acústicas para estimar la distancia entre el dispositivo y la superficie medida. A partir de una referencia conocida, esa distancia puede convertirse en información de nivel.
Cuando el dispositivo incorpora comunicación LoRaWAN, las mediciones pueden enviarse hacia un gateway y posteriormente a una plataforma donde se almacenan, visualizan y analizan.
Esta arquitectura puede utilizarse en tanques, cisternas, reservorios y otras instalaciones compatibles. Sin embargo, para seleccionar correctamente un sensor de nivel ultrasónico LoRaWAN deben evaluarse factores como el rango, la geometría, los obstáculos, las condiciones ambientales y la cobertura de comunicación.
¿Qué es un sensor de nivel ultrasónico LoRaWAN?
Un sensor de nivel ultrasónico LoRaWAN combina una tecnología de medición sin contacto con un sistema de comunicación diseñado para transmitir datos dentro de una arquitectura IoT.
La parte ultrasónica utiliza ondas acústicas de alta frecuencia. De forma simplificada, el proceso funciona así:
SENSOR
↓ emite un pulso ultrasónico
SUPERFICIE
↑ refleja parte de la señal
SENSOR
El dispositivo registra información asociada al recorrido de la señal y la utiliza para estimar la distancia hacia la superficie.
Por ello, es importante entender que el sensor no mide directamente litros o metros cúbicos. Primero obtiene una distancia.
Con una referencia y configuración adecuadas, esa distancia puede convertirse posteriormente en un valor de nivel.
¿Cómo convierte la distancia en nivel?
Supongamos que conocemos la distancia entre el sensor y una referencia definida del depósito. Cuando cambia la superficie del líquido, también cambia la distancia medida por el sensor.
Conceptualmente:
SENSOR → DISTANCIA MEDIDA → SUPERFICIE DEL LÍQUIDO → FONDO / REFERENCIA
Si conocemos las dimensiones relevantes de la instalación, el sistema puede utilizar la distancia obtenida para calcular el nivel correspondiente.
Por eso, antes de instalar un sensor de nivel ultrasónico LoRaWAN deben definirse correctamente:
- punto de referencia;
- ubicación del sensor;
- rango esperado;
- geometría de la instalación;
- unidades de medición;
- configuración necesaria.
La calidad del resultado depende tanto del instrumento como de una instalación y configuración adecuadas.
Ventajas de la medición de nivel sin contacto
Una de las principales características de la tecnología ultrasónica es que el elemento sensor puede realizar la medición sin permanecer sumergido en el líquido.
Esto puede resultar conveniente en determinadas aplicaciones porque permite instalar el dispositivo sobre el punto de medición. Además, cuando se integra conectividad LoRaWAN, los datos pueden transmitirse hacia otros componentes de la infraestructura sin necesidad de consultar manualmente el instrumento en cada medición.
Sin embargo, que un sensor de nivel ultrasónico LoRaWAN realice mediciones sin contacto no significa que sea adecuado para cualquier instalación.
Antes de seleccionarlo deben evaluarse las condiciones reales del lugar.
¿Qué puede afectar una medición ultrasónica?
La propagación y reflexión de las ondas puede verse afectada por diferentes condiciones.
Dependiendo del sensor y de la aplicación, conviene evaluar:
- obstáculos entre el sensor y la superficie;
- geometría del tanque o depósito;
- ubicación y orientación del dispositivo;
- espuma;
- condensación;
- polvo;
- superficies irregulares;
- condiciones ambientales;
- rango requerido;
- características de la superficie medida.
Por ejemplo, instalar un sensor donde existan elementos físicos dentro de su zona de medición puede generar reflexiones que deben considerarse durante el diseño.
Por eso no existe una instalación universal.
El sensor de nivel ultrasónico LoRaWAN debe seleccionarse y posicionarse de acuerdo con las condiciones específicas de cada aplicación.
Rango y zona mínima de medición
Todo sensor tiene especificaciones que determinan las condiciones bajo las cuales puede utilizarse.
Entre ellas se encuentra el rango de medición.
También puede existir una distancia cercana al sensor en la que el dispositivo no pueda realizar correctamente la medición según sus especificaciones.
Conceptualmente:
SENSOR → ZONA CERCANA SEGÚN ESPECIFICACIÓN → RANGO UTILIZABLE → SUPERFICIE
Estos valores no deben generalizarse.
Un modelo de sensor de nivel ultrasónico LoRaWAN puede tener características diferentes de otro, por lo que el rango y las demás condiciones de operación siempre deben verificarse en la ficha técnica del dispositivo seleccionado.
¿Qué función cumple LoRaWAN?
LoRaWAN no realiza la medición del nivel.
Su función dentro de esta arquitectura es la comunicación de los datos.
Una implementación simplificada puede funcionar así:
SENSOR ULTRASÓNICO → DISPOSITIVO LoRaWAN → GATEWAY → INFRAESTRUCTURA DE RED → PLATAFORMA
El sensor obtiene la medición y el dispositivo transmite la información utilizando la red LoRaWAN disponible para el proyecto.
Posteriormente, los datos pueden llegar a una plataforma donde se almacenan y utilizan para generar históricos, visualizaciones o eventos.
Por tanto:
- Ultrasonido = medición
- LoRaWAN = comunicación
Son funciones diferentes dentro de una misma arquitectura.
Esta diferencia es fundamental para comprender cómo funciona un sensor de nivel ultrasónico LoRaWAN y qué infraestructura puede necesitar una implementación.
¿LoRaWAN significa tener Internet directamente en el sensor?
No necesariamente. En una arquitectura LoRaWAN normalmente intervienen otros componentes, como gateways e infraestructura de red.
Por ello, antes de instalar un dispositivo debe evaluarse si existe cobertura LoRaWAN disponible o si el proyecto necesita desplegar infraestructura adicional.
La disponibilidad de comunicación puede depender de:
- ubicación;
- obstáculos;
- características constructivas;
- infraestructura disponible;
- ubicación del gateway;
- condiciones del entorno.
No debería asumirse cobertura únicamente por utilizar un dispositivo LoRaWAN.
¿Cada cuánto puede enviar información?
No existe una frecuencia única para todas las aplicaciones. Un proyecto puede configurar mediciones y comunicaciones según sus necesidades operacionales y las características del dispositivo.
Por ejemplo, una instalación puede necesitar conocer cambios de nivel con mayor frecuencia que otra.
La configuración puede considerar:
- velocidad esperada de cambio del nivel;
- necesidad operacional;
- alimentación disponible;
- consumo energético;
- capacidad del dispositivo;
- configuración de red;
- necesidad de alertas.
Por eso es más preciso hablar de monitoreo remoto con una frecuencia definida que asumir que todos los dispositivos proporcionan información permanentemente “en tiempo real”.
Al seleccionar un sensor de nivel ultrasónico LoRaWAN, la frecuencia requerida debería analizarse junto con la alimentación, conectividad y necesidades operacionales del proyecto.

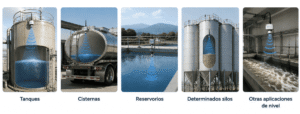

¿Dónde puede utilizarse un sensor de nivel ultrasónico LoRaWAN?
Un sensor de nivel ultrasónico LoRaWAN puede evaluarse en diferentes aplicaciones donde sea posible realizar una medición sin contacto y exista una arquitectura de comunicación compatible.
- Tanques y cisternas: Puede utilizarse para conocer cómo cambia el nivel de líquidos almacenados cuando las condiciones de instalación son compatibles.
- Reservorios: Las mediciones periódicas pueden utilizarse para construir históricos del comportamiento del nivel.
- Determinados silos: El ultrasonido también puede evaluarse para determinados materiales sólidos, siempre que las características de la superficie, geometría y condiciones ambientales sean compatibles.
- Otras aplicaciones de nivel: La tecnología puede utilizarse en otros escenarios, pero la selección debe realizarse según las condiciones específicas del proyecto y las características del sensor.
¿Puede utilizarse un sensor ultrasónico LoRaWAN en pozos?
En determinadas instalaciones puede evaluarse una medición sin contacto desde la parte superior del pozo.
Sin embargo, el ultrasonido no debe considerarse automáticamente la tecnología adecuada para cualquier pozo. La profundidad, geometría, acceso, obstáculos, condiciones ambientales y rango necesario pueden determinar si esta alternativa es viable o si conviene evaluar otro principio de medición.
Por ejemplo, en determinados proyectos también pueden utilizarse sensores de presión sumergibles.
Si necesitas profundizar específicamente en esta aplicación, consulta Cómo medir el nivel de agua en pozos.
Sensor ultrasónico, radar o presión: ¿son lo mismo?
No. Son tecnologías diferentes y no deberían utilizarse como términos intercambiables.
Ultrasonido
Utiliza ondas acústicas y puede realizar mediciones sin contacto.
Radar
Utiliza ondas electromagnéticas. También puede realizar mediciones sin contacto, pero funciona mediante un principio físico diferente.
Presión
Puede utilizar la presión asociada a una columna de líquido para determinar información de nivel en determinadas aplicaciones.
No existe una tecnología que sea automáticamente mejor para todos los proyectos.
La selección depende de:
aplicación + medio + rango + instalación + condiciones ambientales + precisión requerida + mantenimiento + infraestructura.
Por eso, antes de elegir un sensor de nivel ultrasónico LoRaWAN, es recomendable determinar primero si el principio ultrasónico es compatible con las condiciones reales de la instalación.
¿Cómo seleccionar un sensor de nivel?
Antes de seleccionar un dispositivo conviene responder algunas preguntas.
1. ¿Qué necesitamos medir?
Distancia, nivel u otra variable relacionada.
2. ¿Cuál es el rango esperado?
Debe ser compatible con las especificaciones del sensor.
3. ¿Cómo es el punto de instalación?
Deben analizarse geometría, acceso, obstáculos y posición disponible.
4. ¿Qué estamos midiendo?
Las características del líquido o material pueden influir en la selección.
5. ¿Qué condiciones ambientales existen?
Temperatura, condensación, polvo u otras condiciones deben considerarse según la aplicación.
6. ¿Cómo transmitiremos los datos?
Si se utilizará LoRaWAN, debe evaluarse la infraestructura y cobertura.
7. ¿Cada cuánto necesitamos información?
La frecuencia debe responder a la necesidad real del proceso.
La selección de un sensor de nivel ultrasónico LoRaWAN debería comenzar por estas condiciones y posteriormente identificar el dispositivo que pueda satisfacerlas.
¿Qué podemos hacer con las mediciones?
Una vez que los datos llegan a una plataforma, pueden almacenarse para construir un histórico.
Por ejemplo:
- 08:00 → nivel A
- 10:00 → nivel B
- 12:00 → nivel C
- 14:00 → nivel D
Una lectura individual indica una condición en determinado momento.
Varias lecturas permiten observar una tendencia.
Según la aplicación, la plataforma también puede configurarse para generar eventos cuando se cumplan determinadas condiciones.
Por ejemplo:
MEDICIÓN → UMBRAL DEFINIDO → EVENTO → NOTIFICACIÓN
Una alerta informa sobre una condición configurada; no sustituye la evaluación de la causa que produjo el cambio.
De esta manera, la información generada por un sensor de nivel ultrasónico LoRaWAN puede utilizarse no solo para visualizar una lectura, sino también para construir históricos y detectar determinadas condiciones definidas por el proyecto.
Sensor de nivel ultrasónico LoRaWAN dentro de una estrategia de gestión del agua
La medición de nivel puede formar parte de un sistema más amplio.
Una instalación podría combinar información de:
NIVEL
CAUDAL
CONSUMO
OTRAS VARIABLES
↓
PLATAFORMA
↓
ANÁLISIS
Esto permite relacionar diferentes datos en lugar de analizar el nivel de forma aislada.
En este contexto, un sensor de nivel ultrasónico LoRaWAN puede funcionar como uno de los puntos de adquisición de datos dentro de una arquitectura IoT más amplia.
Para conocer cómo estas tecnologías pueden integrarse dentro de una estrategia más completa, consulta Gestión inteligente del agua con IoT.
Preguntas frecuentes sobre sensores de nivel ultrasónicos LoRaWAN
1. ¿Qué mide realmente un sensor ultrasónico de nivel?
El sensor estima la distancia hacia una superficie utilizando ondas acústicas. Con una referencia y configuración adecuadas, esa distancia puede utilizarse para determinar un nivel.
2. ¿El sensor necesita tocar el agua?
No. Una característica del principio ultrasónico es que permite realizar determinadas mediciones sin contacto con la superficie.
3. ¿LoRaWAN mide el nivel?
No. LoRaWAN es una tecnología de comunicación. La medición la realiza el sensor.
4. ¿Un sensor ultrasónico funciona en cualquier tanque?
No necesariamente. Deben evaluarse rango, geometría, obstáculos, condiciones ambientales y características de la aplicación.
5. ¿Ultrasonido y radar son lo mismo?
No. El ultrasonido utiliza ondas acústicas, mientras que el radar utiliza ondas electromagnéticas.
6. ¿Se puede utilizar en pozos?
Puede evaluarse en determinadas instalaciones, pero no es una solución universal. Las condiciones del pozo determinarán qué tecnología es más adecuada.
7. ¿Qué debo evaluar antes de instalar un sensor de nivel ultrasónico LoRaWAN?
Antes de instalar un sensor de nivel ultrasónico LoRaWAN conviene revisar el rango requerido, la geometría del punto de medición, posibles obstáculos, condiciones ambientales, ubicación del dispositivo, alimentación, frecuencia de reporte y disponibilidad de infraestructura LoRaWAN.
Monitoreo de nivel con Smelpro
Smelpro integra sensores, conectividad y plataformas IoT para proyectos de monitoreo de nivel y gestión del agua.
La arquitectura de cada proyecto puede definirse considerando:
- variable a medir;
- condiciones de instalación;
- tecnología de medición;
- alimentación;
- conectividad disponible;
- frecuencia de reporte;
- visualización e integración de datos.
La elección de un sensor de nivel ultrasónico LoRaWAN debe formar parte de este análisis y responder a las condiciones reales de la aplicación, en lugar de utilizar el mismo dispositivo para todos los escenarios.
Conoce la solución de Agua Inteligente de Smelpro.
Conclusión
Un sensor de nivel ultrasónico LoRaWAN combina dos funciones diferentes:
- ULTRASONIDO → medición
- LoRaWAN → comunicación
El sensor utiliza ondas acústicas para estimar la distancia hacia una superficie y, mediante una referencia conocida, esa información puede utilizarse para determinar el nivel.
LoRaWAN permite transportar las mediciones dentro de una arquitectura de comunicación hacia sistemas donde los datos pueden almacenarse y analizarse.
Sin embargo, la tecnología debe seleccionarse según las condiciones reales de cada aplicación.
Rango, geometría, obstáculos, ambiente, ubicación, cobertura y frecuencia de medición son factores que deben evaluarse antes de definir la solución.
Por ello, antes de seleccionar un sensor de nivel ultrasónico LoRaWAN, la pregunta no debería ser únicamente:
¿Qué sensor ultrasónico necesito?
sino:
¿Qué tecnología de medición y comunicación es adecuada para las condiciones de mi proyecto?
