Conoce cómo medir el nivel de agua en pozos mediante sensores, monitoreo remoto e históricos y qué tecnología elegir según la instalación.
Conocer cómo medir el nivel de agua en pozos permite entender cómo cambia el recurso disponible durante diferentes periodos y condiciones de operación. Una medición puntual indica dónde se encuentra la superficie del agua en un momento determinado, mientras que las mediciones periódicas permiten construir históricos y analizar el comportamiento del pozo.
Para medir el nivel de agua en pozos pueden utilizarse diferentes métodos, desde procedimientos manuales hasta sensores conectados a sistemas de monitoreo remoto.
La tecnología adecuada dependerá de factores como la profundidad, geometría y condiciones del pozo, el rango esperado de nivel, la frecuencia de medición, la disponibilidad de energía y las alternativas de conectividad.

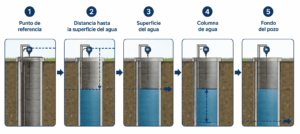

¿Qué significa medir el nivel de agua de un pozo?
Antes de seleccionar un sensor es importante definir exactamente qué queremos medir.
En un pozo podemos distinguir varios conceptos:
Punto de referencia → Distancia hasta la superficie del agua → Superficie del agua → Columna de agua → Fondo del pozo
La profundidad total del pozo no es lo mismo que la distancia desde un punto de referencia hasta la superficie del agua.
Por eso, para medir el nivel de agua en pozos correctamente debemos establecer una referencia conocida y mantenerla de forma consistente. Esto permite comparar las mediciones obtenidas en diferentes momentos.
Nivel estático y nivel dinámico
Una de las razones para medir periódicamente un pozo es observar cómo cambia el nivel bajo diferentes condiciones de operación.
Nivel estático
- El nivel estático corresponde al nivel observado bajo condiciones definidas cuando no se está realizando extracción mediante bombeo y se ha considerado el periodo necesario para efectuar la medición establecida.
- Puede utilizarse como referencia para analizar el comportamiento del pozo a lo largo del tiempo.
Nivel dinámico
- El nivel dinámico corresponde al nivel observado mientras existe extracción bajo determinadas condiciones de bombeo.
Conceptualmente:
- Bomba detenida → referencia de nivel.
- Bomba funcionando → variación del nivel.
- Bomba detenida nuevamente → recuperación.
Registrar estos cambios permite construir información sobre el comportamiento del pozo durante diferentes condiciones operativas.
¿Por qué medir y monitorear el nivel de agua en pozos?
Una lectura aislada responde principalmente a una pregunta:
¿Cuál es el nivel en este momento?
Sin embargo, medir el nivel de agua en pozos periódicamente permite construir un histórico con el que podemos analizar preguntas adicionales:
- ¿Cómo cambia el nivel durante el bombeo?
- ¿Cómo se recupera después de detener la extracción?
- ¿Existen diferencias entre determinados periodos?
- ¿Aparece una tendencia que requiere investigación?
- ¿Cómo se relaciona el nivel con la operación de la bomba?
Por ejemplo:
| Periodo | Nivel medido |
|---|---|
| Día 1 | 8,2 m |
| Día 2 | 8,5 m |
| Día 3 | 8,8 m |
Por separado, estos datos son mediciones individuales. Cuando se almacenan y comparan, se convierten en una tendencia que puede analizarse dentro del contexto de la operación.
Métodos para medir el nivel de agua en pozos
No existe un único método adecuado para todas las instalaciones. Al decidir cómo medir el nivel de agua en pozos, debemos considerar las características físicas del punto de medición y el tipo de información que necesitamos obtener.
Entre las alternativas que pueden evaluarse se encuentran la medición manual, los sensores de presión sumergibles y determinadas tecnologías de medición sin contacto.
Medición manual
- En determinadas instalaciones pueden realizarse mediciones utilizando instrumentos operados manualmente.
- Este enfoque permite obtener lecturas puntuales, pero requiere la presencia de una persona y la ejecución del procedimiento cada vez que se necesita información.
- Puede ser suficiente cuando la frecuencia requerida es baja.
- Cuando necesitamos históricos más frecuentes o acceso remoto a las mediciones, puede evaluarse la automatización.
Sensor de presión sumergible
Otra alternativa para medir el nivel de agua en pozos es utilizar un sensor de presión instalado dentro del pozo a una profundidad definida.
El instrumento registra información relacionada con la presión ejercida por la columna de agua y, con la configuración correspondiente, esta información puede utilizarse para determinar el nivel.
La selección debe considerar aspectos como:
- rango de medición;
- profundidad de instalación;
- materiales;
- compatibilidad con el medio;
- condiciones ambientales;
- método de compensación;
- cableado o conectividad;
- mantenimiento.
No existe un rango o precisión universal para todos los sensores de presión. Estos valores deben comprobarse en la ficha técnica del dispositivo seleccionado.

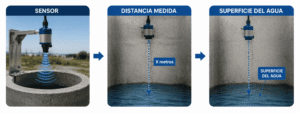

Medición del nivel de agua sin contacto
En determinadas instalaciones también puede evaluarse una tecnología de medición sin contacto.
Un sensor instalado sobre la superficie puede medir la distancia hacia el agua cuando la geometría, el rango y las condiciones del punto de instalación son compatibles con la tecnología.
Conceptualmente:
SENSOR → distancia medida → SUPERFICIE DEL AGUA
Con una referencia conocida, la distancia obtenida puede utilizarse para determinar el nivel correspondiente.
Sin embargo, no debe asumirse que un sensor sin contacto será adecuado para cualquier pozo. Antes de seleccionar esta alternativa deben considerarse factores como:
- distancia de medición;
- diámetro y geometría del pozo;
- presencia de obstáculos;
- ubicación disponible para el sensor;
- condiciones ambientales;
- características de la tecnología utilizada.
Si quieres conocer específicamente cómo funciona esta alternativa, sus condiciones de instalación y la conectividad asociada, consulta Sensor de nivel ultrasónico con LoRaWAN.
¿Cómo funciona el monitoreo remoto de un pozo?
Automatizar la medición permite registrar información sin realizar cada lectura manualmente. Por eso, cuando el objetivo no es únicamente medir el nivel de agua en pozos, sino también conocer su evolución, puede utilizarse una arquitectura de monitoreo remoto.
Una arquitectura simplificada puede funcionar así:
POZO → SENSOR DE NIVEL → DISPOSITIVO / ADQUISICIÓN → CONECTIVIDAD → PLATAFORMA → HISTÓRICO / EVENTO / ALERTA
El sensor obtiene la medición y posteriormente los datos pueden transmitirse mediante una tecnología de comunicación seleccionada según las condiciones del proyecto.
La plataforma puede almacenar las lecturas y representarlas como históricos.
De esta forma, en lugar de disponer solamente de:
Nivel actual: X
podemos analizar:
Cómo ha cambiado X durante las últimas horas, días o meses.
¿Qué conectividad puede utilizarse?
La tecnología de comunicación depende de la ubicación del pozo y de la infraestructura disponible.
Según las condiciones del proyecto pueden evaluarse alternativas como:
- LoRaWAN;
- conectividad celular;
- redes cableadas;
- otras tecnologías compatibles.
La elección debe considerar conjuntamente:
cobertura + distancia + disponibilidad energética + frecuencia de comunicación + infraestructura existente
Especialmente en pozos ubicados en zonas remotas, la disponibilidad de cobertura no debería asumirse. Debe comprobarse como parte del diseño del proyecto.
¿Cada cuánto se debe medir el nivel de agua en pozos?
No existe una frecuencia universal. Una instalación podría necesitar información con mayor frecuencia durante determinados procesos de bombeo, mientras que otra podría trabajar con intervalos más amplios.
La frecuencia para medir el nivel de agua en pozos debería definirse considerando:
- velocidad con la que cambia el nivel;
- funcionamiento de las bombas;
- objetivo del monitoreo;
- disponibilidad energética;
- conectividad;
- necesidad operacional.
Por eso, monitoreo remoto no significa necesariamente transmitir datos permanentemente.
Puede significar realizar y enviar mediciones con la frecuencia definida para el proyecto.
¿Qué podemos aprender de los históricos?
Una de las principales ventajas de automatizar las mediciones es disponer de una secuencia temporal.
Por ejemplo:
- 08:00 → nivel A
- 08:30 → inicia bombeo
- 09:00 → nivel B
- 10:00 → nivel C
- 11:00 → termina bombeo
- 12:00 → nivel D
Ahora podemos relacionar tres elementos:
nivel + tiempo + estado de bombeo
y analizar cómo se comportó el pozo.
Con suficientes registros también pueden compararse:
- días;
- periodos de operación;
- ciclos de bombeo;
- temporadas;
- condiciones definidas por la operación.
Una variación no implica automáticamente un problema. Los datos deben interpretarse considerando las condiciones del pozo y del proceso.
Alertas de nivel
Cuando existe una plataforma de monitoreo pueden establecerse determinadas reglas para generar eventos o notificaciones.
Por ejemplo:
Nivel supera o cruza un umbral definido → evento → notificación
El umbral debe establecerse de acuerdo con las características y necesidades de cada instalación.
Una alerta tampoco reemplaza el análisis técnico. Su función es informar que se produjo una condición previamente definida que requiere atención o evaluación.
¿Cómo elegir una tecnología para medir el nivel de agua en pozos?
Antes de seleccionar un dispositivo para medir el nivel de agua en pozos, conviene responder varias preguntas.
1. ¿Qué necesitamos medir?
Debemos definir si necesitamos conocer distancia, nivel u otra variable relacionada.
2. ¿Cuál es el rango esperado?
La tecnología seleccionada debe ser compatible con las condiciones reales de medición.
3. ¿El sensor puede estar en contacto con el agua?
Esta condición influye en la selección entre diferentes principios de medición.
4. ¿Cómo es físicamente el punto de instalación?
El diámetro, acceso, obstáculos y ubicación disponible para el sensor pueden condicionar la solución.
5. ¿Existe energía?
La disponibilidad energética influye en los dispositivos, las comunicaciones y la frecuencia de operación.
6. ¿Existe cobertura?
Si necesitamos monitoreo remoto, debemos comprobar qué alternativas de comunicación son viables en la ubicación.
7. ¿Cada cuánto necesitamos información?
Una lectura diaria y una lectura cada pocos minutos representan necesidades diferentes.
8. ¿Dónde utilizaremos los datos?
Debemos definir si únicamente necesitamos visualizar el nivel o si la información debe integrarse con otros sistemas.
La selección correcta comienza por estas preguntas y no por elegir primero un modelo determinado de sensor.

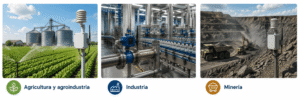

Aplicaciones del monitoreo de nivel en pozos
La necesidad de medir el nivel de agua en pozos puede aparecer en diferentes sectores.
- Agricultura y agroindustria: El monitoreo puede utilizarse en pozos asociados al abastecimiento de agua para determinadas operaciones agrícolas o agroindustriales.
- Industria: Una instalación que utiliza pozos como parte de su abastecimiento puede incorporar sus niveles dentro de la gestión general del recurso.
- Minería: En determinadas operaciones pueden existir puntos donde sea necesario registrar y analizar niveles de agua según las características del proyecto.
Cada aplicación debe evaluarse individualmente. La misma arquitectura no necesariamente será adecuada para todos los escenarios.
Del monitoreo del pozo a la gestión inteligente del agua
El nivel de un pozo es una variable dentro de una estrategia más amplia.
Una operación puede relacionar información de:
NIVEL
CAUDAL
BOMBEO
CONSUMO
↓
GESTIÓN DEL AGUA
Por ejemplo, conocer únicamente el nivel puede no explicar cuánto volumen está extrayéndose.
De la misma manera, conocer solamente el caudal no necesariamente permite observar cómo está variando el nivel del pozo.
Integrar diferentes variables puede proporcionar mayor contexto para analizar la operación.
Para conocer cómo IoT puede utilizarse dentro de una estrategia más amplia, consulta Gestión inteligente del agua con IoT.
¿Cómo implementar un proyecto de monitoreo de nivel en pozos?
Un proyecto para medir el nivel de agua en pozos y construir históricos puede estructurarse en cinco etapas.
- Definir la necesidad → ¿Qué queremos conocer y para qué utilizaremos esa información?
- Levantar las condiciones del pozo → Debemos identificar profundidad, acceso, geometría, condiciones ambientales, disponibilidad energética e infraestructura existente.
- Seleccionar la tecnología → Se elige el principio de medición, dispositivo y conectividad según las condiciones encontradas.
- Instalar y validar → Debe comprobarse el comportamiento del sistema bajo condiciones reales de operación.
- Construir históricos → Se define la frecuencia de medición, las reglas y las visualizaciones necesarias para utilizar los datos.
Este proceso permite diseñar la solución alrededor del problema real en lugar de adaptar el problema a un dispositivo determinado.
Preguntas frecuentes sobre cómo medir el nivel de agua en pozos
1. ¿Cuál es la diferencia entre profundidad del pozo y nivel de agua?
La profundidad del pozo corresponde a su dimensión física hasta determinada referencia final. El nivel de agua indica la posición de la superficie del agua respecto de un punto de referencia establecido.
2. ¿Qué es el nivel estático de un pozo?
Es el nivel observado bajo condiciones definidas sin extracción mediante bombeo y considerando las condiciones establecidas para realizar la medición.
3. ¿Qué es el nivel dinámico?
Es el nivel observado durante la extracción bajo determinadas condiciones de bombeo.
4. ¿Es mejor un sensor de presión o uno sin contacto?
Depende de las características del pozo. Deben considerarse rango, geometría, instalación, condiciones ambientales, mantenimiento y objetivo de medición.
5. ¿Es necesario utilizar LoRaWAN?
No. LoRaWAN es una alternativa de comunicación. La conectividad debe seleccionarse según cobertura, infraestructura, energía y necesidades del proyecto.
6. ¿El monitoreo remoto funciona en cualquier pozo?
Cada instalación debe evaluarse. El sensor, la disponibilidad energética, la conectividad y las condiciones físicas determinan la arquitectura adecuada.
7. ¿Por qué es importante registrar históricos?
Porque una lectura indica el nivel en un momento concreto, mientras que una secuencia de mediciones permite analizar cómo cambia el pozo durante diferentes periodos y condiciones de operación.
Monitoreo de agua con Smelpro
Smelpro integra sensores, conectividad y plataformas IoT para proyectos orientados a medir el nivel de agua en pozos y monitorear otras variables relacionadas con la gestión del agua.
El diseño de una solución puede considerar:
- variable que necesita medirse;
- características del pozo;
- sensor adecuado;
- disponibilidad energética;
- conectividad;
- frecuencia de medición;
- visualización e integración de los datos.
Conoce también la solución de Agua Inteligente de Smelpro.
Conclusión
Medir el nivel de agua en pozos no consiste únicamente en instalar un sensor.
Primero debemos definir qué queremos conocer, desde qué referencia realizaremos la medición y bajo qué condiciones operará el sistema.
Después podemos seleccionar el método y construir una arquitectura de monitoreo:
POZO → MEDICIÓN → CONECTIVIDAD → HISTÓRICO → ANÁLISIS
Cuando las lecturas se almacenan a lo largo del tiempo, dejan de ser valores aislados y permiten observar el comportamiento del pozo bajo diferentes condiciones de operación.
Por eso, la mejor tecnología para medir el nivel de agua en pozos será aquella que permita obtener la información necesaria de acuerdo con las características reales de la instalación.
