Conoce los dispositivos para medir consumo eléctrico en industrias: pinzas amperimétricas, medidores de energía, analizadores de red y sensores.
Los dispositivos para medir consumo eléctrico permiten conocer cómo utilizan la energía los tableros, máquinas, motores, líneas de producción y otros equipos de una instalación industrial.
Sin embargo, no todos los instrumentos cumplen la misma función. Una pinza amperimétrica puede ser adecuada para realizar una comprobación puntual de corriente, mientras que un medidor de energía instalado permanentemente permite conocer el consumo de un circuito durante periodos prolongados.
Por eso, antes de elegir dispositivos para medir consumo eléctrico, es importante definir qué variable se necesita conocer, dónde se realizará la medición y durante cuánto tiempo será necesario registrar la información.
En esta guía revisaremos los principales instrumentos utilizados en instalaciones industriales y qué criterios considerar para seleccionar el más adecuado.
¿Por qué medir el consumo eléctrico en una instalación industrial?
La factura eléctrica permite conocer cuánta energía consumió una instalación durante un periodo determinado, pero normalmente no muestra qué máquina, proceso, línea o área explica ese consumo.
Para obtener mayor detalle es necesario medir puntos específicos de la instalación.
Los dispositivos para medir consumo eléctrico ayudan a responder preguntas como:
- ¿Qué equipos presentan mayor consumo?
- ¿Cuánta energía utiliza una determinada línea de producción?
- ¿Existe consumo durante periodos de inactividad?
- ¿Cómo cambia la demanda cuando entra en funcionamiento determinada maquinaria?
- ¿Qué circuitos conviene analizar con mayor detalle?
- ¿Cómo varía el consumo entre diferentes turnos o periodos de producción?
Contar con esta información permite entender mejor cómo se distribuye el uso de energía antes de tomar decisiones sobre eficiencia, mantenimiento o mejora de procesos.
¿Qué dispositivos para medir consumo eléctrico se utilizan en industria?
Existen diferentes instrumentos y tecnologías para realizar mediciones eléctricas. La elección depende principalmente de la variable que se quiere obtener y del tipo de análisis que necesita realizar la empresa.
Entre los dispositivos para medir consumo eléctrico más utilizados se encuentran:
- pinzas amperimétricas;
- medidores de energía;
- analizadores de redes eléctricas;
- transformadores de corriente;
- sensores de corriente;
- medidores eléctricos inteligentes.
Cada alternativa responde a una necesidad diferente.
Pinza amperimétrica
La pinza amperimétrica permite medir la corriente que circula por un conductor sin necesidad de desconectarlo. Es especialmente útil para inspecciones, mantenimiento y diagnósticos puntuales.
Por ejemplo, puede utilizarse para comprobar la corriente de:
- motores;
- bombas;
- compresores;
- circuitos;
- máquinas;
- otras cargas eléctricas.
Su principal ventaja es la rapidez con la que permite realizar una medición. Sin embargo, una lectura puntual de corriente no equivale necesariamente a conocer la energía consumida durante varias horas, días o semanas.
Por ese motivo, dentro de los dispositivos para medir consumo eléctrico, la pinza amperimétrica es especialmente útil cuando la pregunta es:
¿Qué corriente está utilizando este equipo en este momento?
Si el objetivo es conocer el consumo acumulado de una máquina o circuito durante un periodo prolongado, normalmente será necesario utilizar otro tipo de instrumento.
Medidores de energía eléctrica
Los medidores de energía están diseñados para registrar variables relacionadas con el uso de electricidad.
Dependiendo del modelo, pueden proporcionar información como:
- energía activa;
- potencia;
- voltaje;
- corriente;
- frecuencia;
- factor de potencia.
Cuando se instalan de manera permanente en un tablero o circuito, permiten conocer cuánta energía utiliza una determinada carga, máquina o área.
Por ejemplo, pueden instalarse para medir:
- una línea de producción;
- un compresor;
- un sistema de bombeo;
- una zona de climatización;
- un tablero secundario;
- una máquina de alta demanda.
Por esta razón, los medidores de energía son uno de los principales dispositivos para medir consumo eléctrico cuando se necesita registrar el comportamiento de una carga durante periodos prolongados.
Analizadores de redes eléctricas
Cuando el objetivo va más allá de conocer únicamente los kWh consumidos, puede ser necesario utilizar un analizador de redes eléctricas. Estos equipos permiten obtener información más detallada sobre el comportamiento eléctrico de una instalación.
Dependiendo del modelo y de la aplicación, pueden registrar variables como:
- voltaje;
- corriente;
- potencia activa;
- potencia reactiva;
- factor de potencia;
- frecuencia;
- energía;
- desequilibrios;
- determinados parámetros relacionados con la calidad eléctrica.
Un analizador de redes puede ser especialmente útil cuando se necesita evaluar un tablero principal, una línea crítica o una carga cuyo comportamiento requiere un análisis eléctrico más detallado.
La diferencia principal frente a un medidor básico está en la cantidad y profundidad de las variables que puede registrar.
Transformadores de corriente
Los transformadores de corriente, conocidos también como TC, son componentes habituales en numerosos sistemas de medición eléctrica.
Su función es proporcionar una señal proporcional a la corriente que circula por un conductor para que pueda ser utilizada por un medidor, analizador u otro equipo compatible. Son frecuentes en instalaciones donde las corrientes son demasiado elevadas para conectarlas directamente al instrumento de medición.
Al seleccionar un transformador de corriente deben considerarse aspectos como:
- corriente nominal;
- relación de transformación;
- clase requerida;
- características eléctricas;
- compatibilidad con el instrumento;
- condiciones de instalación.
Es importante tener en cuenta que el transformador de corriente normalmente no constituye por sí solo todo el sistema de medición.
Habitualmente trabaja junto con otros dispositivos para medir consumo eléctrico, como medidores de energía o analizadores de redes.
Sensores de corriente
En determinadas aplicaciones también pueden utilizarse sensores de corriente.
Estos dispositivos permiten obtener información sobre la corriente asociada a una carga o circuito y pueden integrarse con diferentes equipos electrónicos o sistemas de adquisición.

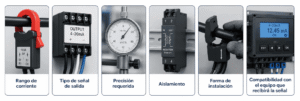

Su selección puede depender de aspectos como:
- rango de corriente;
- tipo de señal de salida;
- precisión requerida;
- aislamiento;
- forma de instalación;
- compatibilidad con el equipo que recibirá la señal.
Los sensores de corriente resultan especialmente útiles cuando la medición debe adaptarse a una arquitectura electrónica o industrial determinada.
Sin embargo, medir corriente no significa automáticamente disponer de una medición completa del consumo energético. La instrumentación debe seleccionarse según las variables que realmente se necesiten conocer.
Medidores eléctricos inteligentes
Un medidor eléctrico inteligente combina las funciones de medición con capacidades que facilitan la integración de sus lecturas con otros equipos o sistemas.
Dependiendo del modelo, puede disponer de interfaces o protocolos que permitan consultar los datos registrados. Sin embargo, al comparar dispositivos para medir consumo eléctrico, la capacidad de comunicación no debería ser el único criterio de selección.
Primero deben evaluarse aspectos como:
- variables disponibles;
- precisión;
- rango eléctrico;
- número de fases;
- compatibilidad con la instalación;
- tipo de entrada;
- requisitos de montaje.
La función principal del equipo sigue siendo realizar correctamente la medición.
Las capacidades adicionales de integración deben evaluarse posteriormente según los objetivos del proyecto.
¿Qué dispositivo conviene utilizar?
No existe un único instrumento adecuado para todas las instalaciones.
Para seleccionar dispositivos para medir consumo eléctrico, una buena práctica consiste en comenzar por la pregunta que se necesita responder.
| Necesidad | Dispositivo habitual |
|---|---|
| Medir corriente durante una inspección | Pinza amperimétrica |
| Conocer energía consumida por un circuito | Medidor de energía |
| Medir continuamente una máquina | Medidor eléctrico permanente |
| Analizar más variables eléctricas | Analizador de redes |
| Medir corrientes elevadas | Medidor + transformador de corriente |
| Obtener una señal de corriente para otro equipo | Sensor de corriente |
| Disponer de medición con capacidad de integración | Medidor inteligente |
Esta clasificación es orientativa.
La selección definitiva dependerá de las características eléctricas de la instalación, las variables requeridas y el objetivo de la medición.
Medición puntual vs. medición continua
Otra diferencia importante al elegir dispositivos para medir consumo eléctrico es determinar si la información se necesita únicamente durante una inspección o durante periodos prolongados.
1. Medición puntual
La medición puntual se realiza durante una inspección, revisión o diagnóstico. Permite conocer una determinada condición en ese momento.
Por ejemplo:
medir la corriente que utiliza un motor mientras trabaja bajo determinada condición de carga.
Para este tipo de trabajo suelen utilizarse instrumentos portátiles como una pinza amperimétrica. Este enfoque es útil para verificaciones rápidas, pero ofrece una fotografía de un momento específico.
2. Medición continua
La medición continua implica instalar un instrumento que registre las variables durante un periodo prolongado.
Esto permite comparar el comportamiento entre:
- diferentes turnos;
- días;
- horarios productivos;
- periodos de inactividad;
- diferentes niveles de producción.
Si una empresa necesita comprender cómo cambia el consumo de una máquina o circuito a lo largo del tiempo, un medidor permanente ofrece mayor contexto que una lectura aislada.
¿Dónde instalar los dispositivos de medición?
No siempre es necesario instrumentar todos los circuitos de una planta. La ubicación de los dispositivos para medir consumo eléctrico debe responder al objetivo del análisis.
Los puntos de medición pueden priorizarse considerando:
- potencia de los equipos;
- horas de funcionamiento;
- criticidad del proceso;
- consumo esperado;
- necesidad de comparar áreas;
- importancia de determinada carga;
- oportunidades de mejora previamente identificadas.
Una instalación puede comenzar, por ejemplo, con una estructura como:
medidor principal → tableros principales → líneas críticas → máquinas de mayor consumo
Posteriormente se pueden incorporar nuevos puntos de medición según las necesidades identificadas.
Este enfoque permite desarrollar la instrumentación de manera progresiva sin instalar equipos indiscriminadamente en todos los circuitos.
Medición en tableros eléctricos
Los tableros eléctricos son puntos habituales para instalar dispositivos para medir consumo eléctrico, ya que concentran distintos circuitos y cargas de una instalación.
Dependiendo de la arquitectura eléctrica, los medidores pueden colocarse en:
- tablero general;
- tableros secundarios;
- alimentadores;
- circuitos asociados a determinados procesos;
- cargas específicas.
Por ejemplo, si un tablero secundario alimenta exclusivamente una línea de producción, medir ese punto puede ayudar a conocer el comportamiento energético de dicha área.
En cambio, si se requiere conocer el consumo individual de una máquina, será necesario evaluar la posibilidad de instrumentar su circuito específico.
Toda instalación debe realizarse considerando las características eléctricas, las condiciones de seguridad y las recomendaciones correspondientes al equipo utilizado.
Medición en motores y maquinaria
Motores, bombas, compresores, ventiladores y otras máquinas pueden representar cargas importantes dentro de una operación industrial.
Instalar dispositivos para medir consumo eléctrico en estos equipos permite comparar su comportamiento con información como:
- horas de funcionamiento;
- producción;
- condiciones operativas;
- turnos;
- periodos equivalentes.
Esta información puede ayudar a identificar variaciones que posteriormente deban evaluarse con mayor detalle.
Sin embargo, una modificación en el consumo eléctrico no debería interpretarse automáticamente como una falla.
El comportamiento energético es una fuente adicional de información y cualquier diagnóstico debe considerar también las características del equipo, el proceso y las condiciones de operación.
¿Qué variables conviene medir?
La variable principal depende del objetivo de la medición de consumo eléctrico.
Si se busca conocer cuánta energía utiliza un equipo durante un periodo determinado, una de las variables fundamentales será la energía activa, normalmente expresada en kWh.
Sin embargo, dependiendo de la aplicación, también puede ser útil registrar:
- corriente;
- voltaje;
- potencia;
- factor de potencia;
- frecuencia;
- energía acumulada.
No todos los puntos necesitan registrar todas las variables.
Antes de seleccionar el instrumento conviene preguntarse:
¿Qué decisión necesito tomar con este dato?
A partir de esa respuesta es posible determinar qué variables se requieren y qué instrumento puede proporcionarlas.
¿Qué es la submedición energética?
La submedición consiste en incorporar mediciones adicionales dentro de una instalación para conocer con mayor detalle cómo se distribuye el consumo eléctrico.
En lugar de observar únicamente el consumo general de toda la planta, se pueden instalar dispositivos para medir consumo eléctrico en puntos específicos.
Por ejemplo:
medidor general → área de producción → línea → máquina
Esto permite dividir progresivamente el consumo y entender qué partes de la operación tienen mayor participación.
La cantidad de puntos dependerá del objetivo del proyecto. No siempre es necesario llegar hasta cada máquina. En algunos casos será suficiente medir determinados tableros, áreas o líneas críticas.
¿Cómo elegir correctamente un dispositivo de medición?
Antes de comprar o instalar un equipo conviene revisar varios criterios.
1. Variable que necesitas conocer
Define primero si necesitas medir:
- corriente;
- voltaje;
- potencia;
- energía;
- factor de potencia;
- otras variables eléctricas.
2. Tipo de instalación
La instrumentación dependerá de las características del sistema eléctrico y del punto donde se realizará la medición.
3. Medición temporal o permanente
Una inspección puntual puede resolverse con un instrumento portátil.
Si necesitas conocer el comportamiento durante días, semanas o meses, probablemente necesitarás un medidor instalado de manera permanente.
4. Rango de medición
El dispositivo debe ser compatible con las magnitudes eléctricas presentes en la instalación.
5. Precisión requerida
No todas las aplicaciones necesitan el mismo nivel de precisión.
El requisito dependerá del propósito para el que se utilizarán los datos.
6. Punto que realmente necesitas medir
Instalar un medidor donde no existe una pregunta concreta puede generar información que posteriormente no resulte útil.
Por ello, la selección de dispositivos para medir consumo eléctrico debe comenzar por el objetivo y no únicamente por las características técnicas disponibles en el mercado.
De la medición al monitoreo del consumo
Elegir correctamente el dispositivo es el primer paso para obtener datos eléctricos confiables. Cuando una empresa necesita que esas lecturas sean recopiladas y consultadas continuamente, el proyecto deja de centrarse únicamente en el instrumento y pasa a considerar un sistema de monitoreo más amplio.
Si buscas comprender esa siguiente etapa, puedes revisar nuestra guía sobre cómo monitorear el consumo de energía en tiempo real.
Seleccionar correctamente los dispositivos de medición permite obtener datos confiables. Cuando esas mediciones necesitan recopilarse continuamente, el siguiente paso es integrarlas dentro de un sistema de monitoreo energético en tiempo real.
Dispositivos de medición dentro de una estrategia energética
Los dispositivos para medir consumo eléctrico constituyen la base para comprender cómo utiliza la electricidad una instalación.
A partir de mediciones adecuadas, una empresa puede comparar áreas, establecer referencias de consumo y analizar el comportamiento energético de diferentes procesos.
La instrumentación también puede formar parte posteriormente de una estrategia más amplia de gestión energética con IoT.
Sin embargo, antes de implementar otras capas tecnológicas, es fundamental asegurar que:
- se están midiendo los puntos correctos;
- las variables seleccionadas son útiles;
- los instrumentos son compatibles con la instalación;
- los datos obtenidos responden a una necesidad concreta.
Una estrategia energética difícilmente puede construirse sobre mediciones incorrectas o insuficientes.
Preguntas frecuentes sobre dispositivos para medir consumo eléctrico
1. ¿Qué dispositivo permite saber cuánto consume una máquina?
Puede utilizarse un medidor de energía instalado en el circuito que alimenta la máquina. La selección dependerá de las características eléctricas de la instalación y de las variables que se necesiten registrar.
2. ¿Una pinza amperimétrica mide consumo en kWh?
Una pinza amperimétrica se utiliza principalmente para realizar mediciones de corriente y, dependiendo del modelo, puede proporcionar otras variables eléctricas. Para registrar energía acumulada durante periodos prolongados normalmente se utiliza un medidor diseñado para esa función.
3. ¿Qué diferencia existe entre un medidor de energía y un analizador de redes?
Un medidor de energía puede centrarse principalmente en variables como energía, potencia, voltaje y corriente.
Un analizador de redes suele proporcionar un conjunto más amplio de parámetros eléctricos, por lo que puede utilizarse cuando se requiere estudiar el comportamiento de una instalación con mayor profundidad.
4. ¿Es necesario instalar un medidor en cada máquina?
No necesariamente.
Los puntos pueden priorizarse según potencia, consumo esperado, horas de funcionamiento, criticidad del proceso y objetivos del análisis.
Una planta puede comenzar midiendo el consumo general y determinados tableros o líneas críticas antes de instrumentar equipos individuales.
5. ¿Qué dispositivos para medir consumo eléctrico se utilizan en una fábrica?
Depende del objetivo. Entre las alternativas habituales se encuentran pinzas amperimétricas para inspecciones, medidores de energía para registrar consumo, analizadores de redes para evaluaciones eléctricas más detalladas, transformadores de corriente y sensores para determinadas configuraciones de medición.
6. ¿Qué debo definir antes de comprar un medidor eléctrico?
Primero conviene establecer qué variable necesitas medir, en qué punto de la instalación, durante cuánto tiempo y para qué utilizarás el dato.
Después pueden evaluarse las características eléctricas, precisión, rango, compatibilidad y requisitos de instalación.
7. ¿Qué dispositivo necesito para medir el consumo durante varios días?
Normalmente se requiere un medidor de energía adecuado para permanecer instalado y registrar las variables necesarias durante el periodo de análisis.
Una medición puntual con un instrumento portátil ofrece información de un momento específico, pero no representa necesariamente todo el comportamiento energético del equipo.
8. ¿Cómo puedo monitorear posteriormente estas mediciones en tiempo real?
Eso requiere ir más allá de la selección del instrumento y definir cómo se recopilarán y utilizarán continuamente las lecturas.
Puedes revisar el proceso completo en nuestra guía sobre cómo monitorear el consumo de energía en tiempo real.
Conclusión
Los dispositivos para medir consumo eléctrico cumplen funciones diferentes dentro de una instalación industrial.
Una pinza amperimétrica puede resolver una inspección puntual. Un medidor de energía permite registrar el consumo durante periodos prolongados. Un analizador de redes proporciona información eléctrica más detallada, mientras que transformadores y sensores de corriente pueden formar parte de configuraciones específicas de medición.
Por eso, la elección correcta no comienza por buscar el equipo con más funciones, sino por definir tres aspectos fundamentales:
qué necesitas medir → dónde necesitas medirlo → para qué utilizarás el dato
A partir de esas respuestas será más sencillo seleccionar la instrumentación adecuada y determinar qué puntos de la instalación realmente necesitan ser medidos.
¿Necesitas definir los puntos de medición de tu instalación?
Smelpro integra instrumentación y soluciones de medición para obtener información energética de máquinas, tableros y procesos industriales.
Podemos ayudarte a evaluar los puntos que conviene medir, las variables necesarias y el tipo de instrumentación compatible con las características de tu instalación.
También puedes conocer nuestra solución de Energía Inteligente para conocer las alternativas disponibles para medición y gestión energética industrial.
