Conoce cómo integrar IoT en tableros eléctricos mediante medidores, sensores, gateways y protocolos industriales para digitalizar instalaciones existentes.
La integración IoT en tableros eléctricos permite transformar variables eléctricas y estados de una instalación industrial en datos digitales que posteriormente pueden utilizarse para monitoreo, análisis o automatización.
En muchas instalaciones, los tableros ya contienen información importante sobre máquinas, circuitos y procesos. Sin embargo, cuando estos datos solo pueden consultarse localmente o no existe instrumentación suficiente, resulta difícil utilizarlos fuera del propio tablero.
- Mediante medidores eléctricos, transformadores de corriente, sensores, módulos de adquisición, controladores y gateways industriales es posible incorporar nuevas capacidades de medición y comunicación.
La integración IoT en tableros eléctricos no consiste simplemente en conectar un tablero a Internet. El proceso comienza identificando qué información se necesita, dónde se encuentra y qué dispositivos permiten obtenerla.

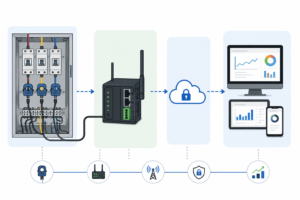

Una arquitectura básica puede representarse así:
tablero eléctrico → medición → adquisición de datos → gateway o controlador → comunicación → sistema digital
Esta digitalización establece la base para utilizar posteriormente la información eléctrica dentro de sistemas más amplios.
¿Qué significa la integración IoT en tableros eléctricos?
La integración IoT en tableros eléctricos consiste en incorporar o aprovechar dispositivos capaces de obtener información de una instalación eléctrica y poner esos datos a disposición de una arquitectura digital. El punto de partida debe ser siempre la necesidad de información.
Antes de seleccionar sensores, medidores o gateways conviene responder preguntas como:
- ¿qué variables necesitamos conocer?;
- ¿en qué circuitos o equipos se encuentran?;
- ¿existen medidores instalados?;
- ¿los dispositivos actuales disponen de comunicación?;
- ¿es necesario incorporar nueva instrumentación?;
- ¿qué señales o protocolos están disponibles?;
- ¿cómo se adquirirán los datos?;
- ¿cómo se integrarán posteriormente con otros sistemas?
Por ejemplo, un proyecto puede necesitar conocer corriente, voltaje, potencia, energía acumulada o determinados estados eléctricos.
Algunas de estas variables pueden estar disponibles en medidores, variadores, relés o controladores existentes. Cuando la información no está disponible, puede incorporarse instrumentación adicional. Por eso, un proyecto correctamente diseñado empieza por definir el dato necesario y no por seleccionar directamente la conectividad.

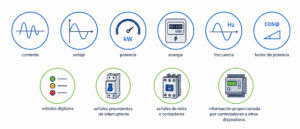

¿Qué información puede obtenerse de un tablero eléctrico?
La información disponible depende de la instrumentación instalada y de la configuración eléctrica de cada tablero.
En una integración IoT en tableros eléctricos pueden obtenerse, dependiendo de los dispositivos utilizados, variables como:
- corriente;
- voltaje;
- potencia;
- energía;
- frecuencia;
- factor de potencia;
- estados digitales;
- señales procedentes de interruptores;
- señales de relés o contactores;
- información proporcionada por controladores u otros dispositivos.
No todos los tableros necesitan registrar todas estas variables.
- Si el objetivo es conocer el comportamiento energético de una línea de producción, por ejemplo, puede ser suficiente medir determinados alimentadores.
- Si se necesita conocer el comportamiento individual de varias cargas, será necesario definir puntos de medición adicionales.
La instrumentación debe responder a una necesidad técnica y no simplemente a la posibilidad de obtener más datos.
Componentes utilizados para digitalizar un tablero eléctrico
La arquitectura utilizada dependerá de las variables necesarias y de los equipos que ya se encuentren instalados.
Medidores eléctricos
Los medidores permiten obtener parámetros relacionados con el comportamiento eléctrico de un circuito.
Dependiendo del modelo, pueden proporcionar información como:
- tensión;
- corriente;
- potencia;
- energía;
- frecuencia;
- factor de potencia.
Cuando disponen de interfaces de comunicación compatibles, sus registros pueden integrarse directamente con otros dispositivos.
Transformadores de corriente
Los transformadores de corriente se utilizan cuando es necesario adaptar la corriente de un circuito a la entrada del instrumento de medición.
Para seleccionarlos deben considerarse factores como:
- corriente nominal del circuito;
- relación de transformación;
- características del medidor;
- precisión requerida;
- condiciones de instalación.
Una selección o instalación incorrecta puede afectar la calidad de las mediciones obtenidas.
- Sensores: Los sensores permiten incorporar variables o estados que no se encuentran disponibles directamente desde los dispositivos existentes.
Su utilización dependerá de la información requerida y de las características particulares del tablero.
- Módulos de entradas y salidas: Los módulos de adquisición permiten recopilar señales analógicas o digitales procedentes de diferentes equipos.
Pueden utilizarse, por ejemplo, para incorporar determinados estados eléctricos dentro de una arquitectura digital.
- Gateways o controladores: Los gateways y controladores industriales pueden recopilar información de diferentes dispositivos, procesarla y prepararla para su comunicación hacia otros sistemas.
Una arquitectura de integración IoT en tableros eléctricos puede utilizar uno o varios de estos componentes, pero no necesariamente todos.
La selección debe realizarse de acuerdo con la información requerida y con la infraestructura que ya existe.

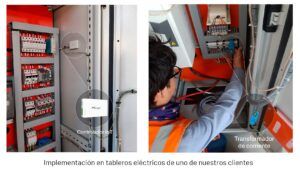

Integración IoT en tableros eléctricos existentes
Uno de los principales escenarios de aplicación corresponde a instalaciones que fueron diseñadas antes de que existiera una necesidad de digitalización o monitoreo remoto.
La integración IoT en tableros eléctricos existentes puede plantearse mediante una estrategia de retrofit, incorporando instrumentación y comunicación sin reemplazar automáticamente toda la infraestructura. Sin embargo, cada instalación debe evaluarse individualmente.
Antes de intervenir un tablero conviene revisar:
- configuración eléctrica;
- tensión y corriente;
- número de fases;
- diagramas eléctricos;
- protecciones instaladas;
- espacio disponible;
- estado de los componentes;
- cargas conectadas;
- instrumentación existente;
- interfaces disponibles.
A partir de esta evaluación puede determinarse si es posible incorporar medidores en riel DIN, transformadores de corriente, módulos de adquisición, gateways u otros dispositivos.
También debe considerarse la alimentación eléctrica de los nuevos componentes, las protecciones necesarias y el espacio requerido para futuras tareas de mantenimiento.
¿Cómo se obtienen los datos del tablero?
Existen principalmente dos escenarios.
Aprovechar los equipos existentes
Algunos medidores, variadores, relés, controladores y otros dispositivos instalados pueden disponer de interfaces de comunicación.
En estos casos es posible utilizar la información que ya genera el equipo.
Antes de integrarlo conviene revisar:
- qué variables proporciona;
- qué interfaz utiliza;
- qué protocolo soporta;
- qué registros están disponibles;
- qué configuración de comunicación requiere.
Aprovechar dispositivos existentes puede simplificar una integración IoT en tableros eléctricos, siempre que los equipos proporcionen la información necesaria y sean compatibles con la arquitectura propuesta.
Incorporar instrumentación adicional
Cuando el tablero no dispone de información digital suficiente, puede incorporarse nueva instrumentación.
Por ejemplo:
alimentador → transformadores de corriente → medidor → sistema de adquisición
También pueden utilizarse entradas digitales, sensores u otros dispositivos para obtener información adicional.
La selección debe realizarse considerando las características eléctricas del circuito y las variables realmente necesarias.
Modbus en la integración IoT en tableros eléctricos
Modbus es uno de los protocolos utilizados en instalaciones industriales para intercambiar información entre dispositivos compatibles.
Cuando un medidor, controlador u otro equipo dispone de esta interfaz, determinados registros pueden consultarse desde un gateway, PLC o sistema de adquisición.
Una arquitectura típica podría ser:
medidor → Modbus RTU/TCP → gateway o controlador
Sin embargo, la disponibilidad de Modbus no debe asumirse para todos los dispositivos.
Es necesario comprobar:
- protocolo compatible;
- interfaz física;
- mapa de registros;
- dirección del equipo;
- velocidad de comunicación;
- configuración requerida.
Dentro del mismo tablero también pueden coexistir dispositivos con comunicación digital, entradas analógicas y señales digitales.
Por ese motivo, una integración IoT en tableros eléctricos puede combinar diferentes fuentes de información dentro de una misma arquitectura.
¿Qué función cumple un gateway IoT?
El gateway funciona como un punto de enlace entre los dispositivos de campo y otros sistemas digitales.
Dependiendo del proyecto puede:
- recopilar información;
- comunicarse con varios medidores;
- interpretar determinados protocolos;
- concentrar datos;
- realizar procesamiento local;
- preparar la información para su transmisión.
Por ejemplo:
medidores del tablero → gateway → red disponible → sistema digital
Es importante diferenciar el gateway del instrumento de medición.
El medidor obtiene la variable eléctrica, mientras que el gateway facilita su adquisición, integración o comunicación.
Por eso, instalar un gateway no significa automáticamente que todas las variables del tablero estén disponibles.
Pasos para realizar una integración IoT en tableros eléctricos
Un proyecto puede organizarse en diferentes etapas.
1. Definir qué información se necesita
El primer paso consiste en identificar qué variables serán realmente útiles.
Por ejemplo:
- energía;
- corriente;
- potencia;
- tensión;
- estado de circuitos;
- otras señales disponibles.
No es necesario medir todo lo que técnicamente sea posible.
2. Revisar los dispositivos existentes
Debe comprobarse si el tablero ya dispone de:
- medidores;
- variadores;
- controladores;
- relés;
- otros equipos con información disponible.
También es importante verificar sus interfaces y protocolos.
3. Definir los puntos de medición
La instrumentación puede ubicarse en diferentes niveles:
- tablero general;
- tableros secundarios;
- alimentadores;
- líneas de producción;
- circuitos;
- determinadas cargas.
Los puntos deben seleccionarse de acuerdo con el objetivo del proyecto.
4. Incorporar instrumentación cuando sea necesaria
Si la información requerida no está disponible, pueden instalarse nuevos medidores, transformadores de corriente, sensores o módulos de adquisición.
5. Definir la adquisición de datos
Después debe establecerse cómo se obtendrá la información desde cada dispositivo.
Puede utilizarse:
- comunicación industrial;
- entradas analógicas;
- entradas digitales;
- protocolos compatibles.
6. Incorporar gateway o controlador
Cuando la arquitectura lo requiera, un gateway o controlador puede concentrar los datos obtenidos desde varios dispositivos.
7. Definir la comunicación
Finalmente debe establecerse cómo la información saldrá del tablero y será integrada con los sistemas que la utilizarán.
Seguir esta secuencia permite desarrollar una integración IoT en tableros eléctricos basada en necesidades concretas de información.
¿Qué considerar antes de intervenir un tablero?
Una digitalización correctamente diseñada requiere una evaluación previa.
- Características eléctricas: Es necesario conocer tensión, corriente, número de fases y características de las cargas que serán medidas.
- Espacio disponible: Medidores, fuentes, protecciones, gateways y accesorios necesitan espacio adecuado para su instalación.
- Diagramas eléctricos: Los diagramas facilitan la identificación de circuitos y ayudan a definir correctamente los puntos de medición.
- Compatibilidad: Los dispositivos existentes deben revisarse para determinar qué información pueden proporcionar y cómo puede obtenerse.
- Alimentación: Los nuevos equipos necesitan alimentación eléctrica adecuada y las protecciones correspondientes.
- Comunicación: Debe evaluarse cómo se integrará el tablero con la infraestructura de comunicación disponible.
- Mantenimiento: Los nuevos componentes deben instalarse considerando cómo serán inspeccionados, reemplazados o modificados posteriormente.
Seguridad y características del tablero
Las intervenciones sobre tableros eléctricos deben realizarse aplicando los procedimientos técnicos correspondientes y mediante personal calificado.
Como referencia técnica internacional para conjuntos de aparamenta y control de baja tensión, puede consultarse la serie IEC 61439 de la International Electrotechnical Commission (IEC), que establece requisitos generales relacionados con condiciones de servicio, construcción, características técnicas y verificación de estos conjuntos.
La incorporación de medidores, fuentes, protecciones, gateways u otros componentes debe evaluarse considerando las características específicas de cada instalación.
¿La integración IoT implica reemplazar el tablero?
No necesariamente. En muchos proyectos, la integración IoT en tableros eléctricos puede realizarse aprovechando parte de la infraestructura instalada.
Dependiendo del caso, puede ser suficiente incorporar:
- medidores;
- transformadores de corriente;
- módulos de adquisición;
- fuentes;
- protecciones;
- dispositivos de comunicación.
Sin embargo, esto no significa que todos los tableros puedan digitalizarse sin modificaciones.
El estado de los componentes, el espacio disponible, las características eléctricas o posibles incompatibilidades pueden hacer necesaria una intervención mayor. Por ello, no conviene afirmar que IoT puede instalarse siempre sin modificar la infraestructura existente.
La alternativa adecuada debe determinarse mediante una evaluación técnica.
Del tablero digitalizado al monitoreo en tiempo real
La integración IoT en tableros eléctricos permite obtener y comunicar información desde la infraestructura eléctrica.
Una vez que estos datos están disponibles, comienza una segunda capa de la arquitectura.
Los datos pueden posteriormente:
- transmitirse;
- almacenarse;
- convertirse en históricos;
- visualizarse;
- utilizarse para generar eventos;
- utilizarse para configurar alertas;
- analizarse.
Estas funciones pertenecen al sistema de monitoreo y no específicamente a la digitalización del tablero.
Si quieres conocer esa etapa puedes consultar nuestra guía sobre monitoreo de consumo eléctrico en tiempo real.
Podemos resumir la diferencia de esta manera:
- integración del tablero → obtener y comunicar el dato
- monitoreo → almacenar, visualizar y analizar el dato
Separar ambas capas permite diseñar una arquitectura técnica más ordenada.
Beneficios de digitalizar un tablero eléctrico
La digitalización crea una base de información que posteriormente puede utilizarse en diferentes aplicaciones industriales.
- Mayor disponibilidad de datos: Las variables que anteriormente solo podían consultarse localmente pueden ponerse a disposición de otros sistemas.
- Aprovechamiento de infraestructura existente: Cuando los dispositivos instalados disponen de información e interfaces compatibles, pueden formar parte del nuevo sistema.
- Digitalización progresiva: La integración IoT en tableros eléctricos puede realizarse progresivamente.
Por ejemplo, una empresa puede comenzar instrumentando determinados tableros o circuitos y posteriormente ampliar el sistema hacia otras áreas.
Integración de diferentes fuentes
Dentro de una misma arquitectura pueden combinarse:
- medidores;
- controladores;
- sensores;
- señales analógicas;
- señales digitales.
Base para otras aplicaciones
Una vez digitalizada la información, los datos pueden utilizarse posteriormente para monitoreo, análisis energético, automatización u otras aplicaciones industriales.
El beneficio final dependerá tanto de la calidad de la información obtenida como de la forma en que sea utilizada.
Integración IoT y monitoreo de motores industriales
Las variables obtenidas desde determinados circuitos también pueden utilizarse en aplicaciones relacionadas con motores.
Por ejemplo, los datos eléctricos asociados a ciertos equipos pueden formar parte de estrategias específicas de seguimiento de su comportamiento.
Sin embargo, el análisis de motores mediante corriente requiere criterios propios y no debe confundirse con la digitalización general del tablero.
Este tema se desarrolla de manera independiente en nuestra guía sobre monitoreo de motores industriales por corriente.
Integración de tableros dentro de una estrategia energética
La integración IoT en tableros eléctricos constituye una fuente de datos, pero no representa por sí sola una estrategia completa de gestión energética.
Cuando existe información de diferentes tableros, áreas o circuitos, los datos pueden utilizarse posteriormente para:
- comparar consumos;
- establecer indicadores;
- analizar patrones;
- estudiar el desempeño energético;
- apoyar decisiones operativas.
Cuando el objetivo evoluciona desde obtener datos hacia analizar y gestionar el consumo, puedes consultar nuestra guía sobre gestión energética con IoT.
La arquitectura puede entenderse como una secuencia:
tablero → datos → monitoreo → gestión → automatización
Cada etapa tiene un objetivo diferente dentro de la digitalización energética.
Preguntas frecuentes sobre integración IoT en tableros eléctricos
1. ¿Se puede realizar integración IoT en tableros eléctricos existentes?
Sí, en muchos casos es posible. Primero deben evaluarse el estado del tablero, espacio disponible, características eléctricas, instrumentación existente, interfaces disponibles y variables requeridas.
2. ¿Es necesario reemplazar todos los medidores?
No necesariamente. Si los dispositivos existentes proporcionan las variables necesarias y disponen de interfaces compatibles, pueden aprovecharse dentro de la nueva arquitectura.
3. ¿Qué variables se pueden obtener desde un tablero?
Dependiendo de la instrumentación pueden obtenerse corriente, tensión, potencia, energía, frecuencia, factor de potencia y diferentes estados o señales disponibles.
4. ¿Qué función tiene Modbus?
Cuando los equipos son compatibles, Modbus permite intercambiar información entre medidores, controladores, gateways y otros dispositivos industriales.
5. ¿Siempre es necesario utilizar un gateway?
No. Dependerá de los equipos existentes, los protocolos utilizados y la arquitectura con la cual deben integrarse los datos.
6. ¿Se pueden utilizar los dispositivos que ya están instalados?
Sí. Antes de incorporar nueva instrumentación conviene revisar qué información generan los equipos existentes y qué interfaces proporcionan.
7. ¿La integración IoT permite monitorear el consumo en tiempo real?
La integración IoT en tableros eléctricos proporciona los datos necesarios para construir este tipo de sistemas. Sin embargo, para disponer de históricos, visualización continua, alertas o análisis también se necesita una arquitectura de comunicación, almacenamiento y monitoreo.
8. ¿Es necesario modificar completamente un tablero eléctrico?
No siempre. Dependiendo de las condiciones técnicas puede realizarse un retrofit incorporando únicamente los componentes necesarios. Otros proyectos pueden requerir intervenciones mayores.
Conclusión
La integración IoT en tableros eléctricos permite transformar instalaciones eléctricas tradicionales en fuentes de datos que posteriormente pueden utilizarse para monitoreo, análisis y otras aplicaciones industriales.
El proceso comienza identificando qué variables son necesarias y revisando qué información ya proporcionan los dispositivos instalados. Después pueden incorporarse medidores, transformadores de corriente, sensores, módulos de adquisición, controladores o gateways de acuerdo con las características del proyecto.
La finalidad no es instalar tecnología por instalarla, sino construir una arquitectura donde cada dato tenga una función definida:
medición → adquisición → comunicación → utilización del dato
Una correcta digitalización del tablero crea la base para avanzar posteriormente hacia sistemas de monitoreo, gestión energética y automatización.
¿Necesitas realizar una integración IoT en tus tableros eléctricos?
Smelpro desarrolla soluciones de integración IoT en tableros eléctricos para instalaciones industriales, considerando las variables necesarias, instrumentación existente, protocolos disponibles y características de cada instalación.
La arquitectura puede incorporar medidores, transformadores de corriente, sensores, módulos de adquisición, gateways y comunicación industrial según los requerimientos de cada proyecto.
También puedes conocer nuestra solución de Energía Inteligente para integrar medición, monitoreo y análisis de variables energéticas.
