Descubre cómo gestionar el Agua No Facturada (ANF) mediante IoT, sectorización, caudal, presión y monitoreo para identificar y reducir pérdidas.
El Agua No Facturada (ANF) es uno de los principales desafíos para los operadores de redes de distribución de agua. Representa la diferencia entre el volumen de agua que ingresa al sistema y el volumen que finalmente puede ser contabilizado y facturado. Estas pérdidas pueden originarse por fugas y roturas en la infraestructura, pero también por errores de medición, consumos no registrados y otros factores comerciales u operativos.
Por ello, reducir el Agua No Facturada no consiste únicamente en detectar fugas. Primero es necesario medir, sectorizar, analizar y localizar dónde se producen las pérdidas.
Las tecnologías IoT permiten monitorear variables como caudal y presión en distintos puntos de la red y transmitir los datos hacia plataformas de supervisión. A partir de esta información es posible detectar comportamientos anómalos, comparar sectores, generar alertas y priorizar inspecciones.
En Smelpro integramos sensores, dispositivos IoT, conectividad y plataformas de monitoreo para mejorar la visibilidad de redes e infraestructuras de agua y convertir sus datos operativos en información útil para la toma de decisiones.
¿Qué es el Agua No Facturada (ANF)?
El Agua No Facturada es la diferencia entre el volumen de agua que ingresa a un sistema de distribución y el volumen que finalmente es registrado y facturado a los usuarios. Sin embargo, no toda el Agua No Facturada corresponde a fugas. Para comprender dónde se producen las pérdidas es necesario distinguir dos categorías principales.
1. Pérdidas reales
Son pérdidas físicas de agua que ocurren dentro de la infraestructura y pueden estar relacionadas con:
- fugas en tuberías;
- roturas;
- conexiones;
- válvulas defectuosas;
- pérdidas en tanques o reservorios;
- desbordamientos.
En estos casos, el agua se pierde físicamente antes de llegar al punto donde debería ser consumida o registrada.
2. Pérdidas aparentes
En las pérdidas aparentes, el agua puede haber sido consumida, pero no queda correctamente registrada o facturada. Entre sus posibles causas se encuentran:
- errores de medición;
- medidores con problemas de precisión;
- consumos no registrados;
- errores en los datos;
- problemas asociados con los procesos comerciales.
Esta distinción es fundamental: los sensores IoT no solucionan por sí solos todas las causas del Agua No Facturada. Su principal aporte consiste en aumentar la visibilidad operacional de la red y proporcionar datos para detectar, analizar y gestionar determinadas fuentes de pérdida.
¿Cómo ayuda IoT a reducir el Agua No Facturada?
La supervisión tradicional de una red de agua puede depender de inspecciones de campo, lecturas periódicas y reportes de incidencias. El IoT complementa estos procesos mediante sensores y dispositivos capaces de recopilar información de manera remota y con mayor frecuencia.
Una arquitectura básica puede representarse así:
Sensores y medidores → conectividad → gateway → plataforma IoT → históricos → alertas → acción
Los dispositivos instalados en campo recopilan variables como caudal y presión. Posteriormente, los datos son transmitidos hacia una plataforma donde pueden visualizarse, almacenarse y compararse a lo largo del tiempo. Esto permite evolucionar desde una supervisión basada principalmente en mediciones puntuales hacia una gestión de la red basada en datos históricos y eventos.
A. Sectorización de redes mediante DMA
Una de las estrategias utilizadas para gestionar el Agua No Facturada consiste en dividir la red de distribución en sectores hidráulicos conocidos como District Metered Areas (DMA).
El objetivo es analizar de forma independiente el comportamiento de diferentes zonas de la red. En lugar de observar únicamente el consumo global, la sectorización permite conocer cuánto volumen ingresa a cada área y analizar variables como caudal y presión. Esto facilita:
- comparar sectores;
- identificar desviaciones;
- establecer líneas base;
- localizar zonas con comportamientos anómalos;
- priorizar inspecciones y acciones de mantenimiento.
Por ejemplo, si un sector mantiene un caudal elevado durante periodos en los que normalmente existe poca demanda, los responsables pueden investigar si existen pérdidas o consumos que no están siendo correctamente identificados.
La sectorización no elimina automáticamente el ANF, pero proporciona una estructura para localizar y priorizar el análisis de las pérdidas.
B. Medición de caudal para detectar comportamientos anómalos
El caudal es una de las variables fundamentales para comprender el comportamiento de una red de agua. Los medidores permiten conocer cuánto volumen circula por determinados puntos durante un periodo y, cuando existen históricos, comparar:
- horas y días;
- diferentes sectores;
- periodos de alta y baja demanda;
- comportamiento actual frente al histórico;
- condiciones anteriores y posteriores a una intervención.
Estas comparaciones pueden revelar desviaciones que requieren atención. Por ejemplo, un incremento sostenido del caudal sin un aumento equivalente de la demanda puede justificar una inspección del sector.
C. Caudal mínimo nocturno
Durante determinadas horas de la noche, el consumo de agua suele disminuir. Por esta razón, analizar el caudal mínimo nocturno puede proporcionar información relevante sobre el comportamiento de una red.
Si el caudal permanece por encima de los valores esperados durante periodos de baja demanda, puede ser necesario investigar qué está generando ese consumo. Sin embargo, no existe un único valor válido para todas las redes. El análisis debe considerar las características de cada sector, sus usuarios y sus patrones de demanda. Por ello, resulta especialmente útil comparar los datos actuales con líneas base e históricos del propio sector.
D. Monitoreo de presión en redes de agua
La presión aporta otra dimensión importante para analizar el comportamiento hidráulico de la red. Variaciones inesperadas pueden estar relacionadas con cambios en la demanda, operación de válvulas, problemas de infraestructura u otras condiciones que requieren revisión.
Al instalar puntos de medición distribuidos es posible observar cómo cambia la presión entre diferentes zonas y correlacionar esta información con los datos de caudal.

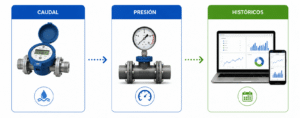

Caudal + presión + históricos proporcionan un contexto más completo que analizar cada sensor de forma aislada.
E. Detección de fugas con sensores IoT
Las fugas constituyen una de las posibles causas de las pérdidas reales de agua. Dependiendo de la infraestructura y de las características del proyecto, pueden utilizarse diferentes tecnologías para apoyar su detección:
- medidores de caudal;
- sensores de presión;
- sensores de presencia de agua;
- dispositivos acústicos;
- análisis de históricos;
- inspecciones de campo.
Los datos obtenidos mediante IoT permiten identificar sectores o puntos donde aparecen comportamientos anómalos y utilizar esta información para priorizar las actividades de inspección.
Consulta también nuestra guía sobre cómo detectar fugas de agua con sensores IoT.
¿Cómo funciona la detección acústica de fugas?
Una fuga puede generar vibraciones o señales acústicas que se propagan a través de una tubería.
Los dispositivos acústicos instalados en distintos puntos pueden registrar estas señales y ayudar a identificar patrones compatibles con una posible fuga. Dependiendo de la tecnología utilizada, también pueden aplicarse técnicas de correlación entre puntos de medición para estimar la ubicación probable de la pérdida.
La precisión depende de factores como:
- material de la tubería;
- diámetro;
- distancia entre puntos;
- condiciones ambientales;
- características de la instalación;
- tecnología utilizada.
Por ello, la detección acústica debe considerarse una herramienta de apoyo al diagnóstico y la localización, complementada cuando sea necesario con inspecciones de campo.
LoRaWAN para monitorear redes de agua
Uno de los desafíos de digitalizar una red de distribución es comunicar sensores y medidores instalados en ubicaciones geográficamente dispersas.
LoRaWAN puede utilizarse en proyectos IoT por sus características de comunicación de largo alcance y bajo consumo energético.
Una arquitectura típica puede incluir:
Sensor o medidor → LoRaWAN → gateway → plataforma de monitoreo
Esto permite recopilar información de múltiples puntos sin depender necesariamente de cableado de comunicaciones en cada ubicación. La cobertura, sin embargo, debe evaluarse específicamente para cada proyecto considerando la ubicación de los dispositivos, obstáculos, distancias y condiciones del entorno.
De los sensores a una plataforma de monitoreo
Instalar sensores es solo una parte de la solución. El verdadero valor aparece cuando los datos se organizan y convierten en información útil para los responsables de operación.
Una plataforma IoT puede centralizar información como:
- caudal;
- presión;
- estado de dispositivos;
- históricos;
- tendencias;
- eventos;
- alertas.

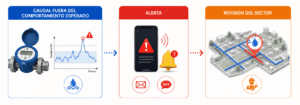

También pueden definirse reglas para identificar determinadas condiciones. Por ejemplo:
- Caudal fuera del comportamiento esperado → alerta → revisión del sector
- Variación significativa de presión → alerta → análisis operativo
De esta manera, los equipos pueden concentrar sus recursos en las zonas que presentan mayores desviaciones.
Indicadores para gestionar el Agua No Facturada
Una estrategia de reducción del ANF necesita indicadores que permitan medir el comportamiento de la red y evaluar su evolución. Entre los indicadores que pueden analizarse se encuentran:
- Volumen de entrada al sistema: Permite conocer cuánto recurso ingresa a la red durante un periodo determinado.
- Volumen registrado o facturado: Permite comparar el agua que ingresa al sistema con la que finalmente puede contabilizarse comercialmente.
- Nivel de agua no facturada: Permite medir la diferencia y realizar seguimiento de su evolución.
- Caudal por sector: Ayuda a comparar el comportamiento entre diferentes DMA o zonas de la red.
- Caudal mínimo nocturno: Permite analizar el comportamiento de los sectores durante periodos de baja demanda.
- Comportamiento de presión: Ayuda a identificar cómo varía la presión entre diferentes zonas y periodos.
- Eventos y anomalías: El histórico de alertas permite identificar sectores donde determinadas desviaciones aparecen de manera recurrente. Los indicadores seleccionados deben adaptarse a las características y objetivos reales de cada red.
IoT no sustituye una estrategia de gestión del ANF
Instalar sensores no elimina automáticamente el Agua No Facturada. A partir de los datos pueden ser necesarias medidas como:
- inspección;
- reparación;
- mantenimiento;
- revisión o sustitución de medidores;
- gestión de presión;
- actualización de infraestructura;
- análisis de consumos.
El valor del IoT consiste en proporcionar información para determinar dónde investigar, cuándo actuar y cómo evaluar el resultado de las intervenciones.
Agua No Facturada, fugas y eficiencia hídrica: ¿son lo mismo?
No. Aunque están relacionados, son conceptos diferentes.
- Agua No Facturada (ANF): diferencia entre el agua que ingresa al sistema y aquella que finalmente es contabilizada y facturada.
- Detección de fugas: se concentra específicamente en identificar pérdidas físicas de agua.
- Eficiencia hídrica: tiene un alcance más amplio y busca optimizar la utilización del recurso mediante medición, análisis y mejora de procesos.
Puede visualizarse así:
- ANF → pérdidas reales + pérdidas aparentes
- Fugas → una posible fuente de pérdidas reales
- Eficiencia hídrica → gestión y optimización global del recurso
Diferenciar estos conceptos permite seleccionar las tecnologías, indicadores y estrategias adecuadas para cada objetivo.
Consulta también nuestro contenido sobre eficiencia hídrica industrial con IoT.
Beneficios del monitoreo IoT para gestionar el ANF
- Mayor visibilidad de la red: Permite consultar información de diferentes puntos sin depender exclusivamente de lecturas manuales.
- Detección de comportamiento anómalos: Los históricos permiten identificar desviaciones respecto a los patrones habituales de cada sector.
- Priorización de inspecciones: Los datos ayudan a concentrar las inspecciones en las zonas que presentan comportamientos que requieren mayor atención.
- Seguimiento de intervenciones: Después de una reparación o cambio operativo, pueden compararse los datos anteriores y posteriores para evaluar su impacto.
- Información para la toma de decisiones: Disponer de datos de caudal, presión, eventos e históricos proporciona una base para planificar mantenimiento e inversiones.
Los resultados dependerán siempre de las condiciones iniciales de la red, la infraestructura disponible y las acciones realizadas a partir de la información obtenida.
ANF dentro de una estrategia de Agua Inteligente
La gestión del Agua No Facturada puede integrarse dentro de una estrategia más amplia de digitalización de la infraestructura hídrica.
Una solución de Agua Inteligente puede combinar diferentes variables:
caudal + presión + consumo + nivel + calidad + eventos + históricos + alertas
El objetivo es construir una visión integral del comportamiento de la infraestructura y facilitar una gestión basada en datos. En Smelpro integramos dispositivos IoT, conectividad y plataformas de monitoreo de acuerdo con las características de cada proyecto, permitiendo supervisar las variables que realmente necesita cada organización.
Conoce nuestra solución de Agua Inteligente para monitoreo y gestión remota de infraestructura hídrica.
Preguntas frecuentes sobre Agua No Facturada
1. ¿Qué significa Agua No Facturada?
Es la diferencia entre el volumen de agua que ingresa a un sistema de distribución y el volumen que finalmente puede ser contabilizado y facturado.
2. ¿Toda el Agua No Facturada corresponde a fugas?
No. Puede incluir pérdidas reales, como fugas y roturas, y pérdidas aparentes relacionadas con medición, registro y otros factores comerciales.
3. ¿Cómo puede IoT ayudar a reducir el ANF?
IoT permite recopilar datos de variables como caudal y presión, almacenar históricos y generar alertas. Esta información ayuda a identificar sectores y comportamientos que requieren investigación y facilita la priorización de acciones.
4. ¿Qué es un DMA?
Un District Metered Area (DMA) es un sector de una red de distribución delimitado para analizar su comportamiento hidráulico mediante puntos de medición definidos.
5. ¿Qué es el caudal mínimo nocturno?
Es el caudal observado durante periodos de baja demanda, normalmente durante determinadas horas de la noche. Compararlo con líneas base e históricos puede ayudar a identificar comportamientos que requieren revisión.
6. ¿Qué sensores pueden utilizarse para gestionar pérdidas de agua?
Dependiendo del proyecto pueden utilizarse medidores de caudal, sensores de presión, dispositivos acústicos, sensores de presencia de agua y otros equipos de monitoreo.
7. ¿LoRaWAN puede utilizarse en redes de agua?
Sí. Puede ser una alternativa para conectar dispositivos IoT distribuidos debido a sus características de alcance y bajo consumo energético. Su cobertura debe validarse específicamente para cada proyecto.
8. ¿Instalar sensores elimina el Agua No Facturada?
No. Los sensores proporcionan información para identificar y gestionar problemas. Reducir el ANF requiere posteriormente acciones de mantenimiento, reparación, gestión de presión, medición y mejora de procesos.
Conclusión: convertir datos en decisiones
Reducir el Agua No Facturada comienza por comprender dónde, cuándo y cómo se producen las pérdidas. La combinación de sectorización mediante DMA, medición de caudal, monitoreo de presión, tecnologías de detección y plataformas IoT permite obtener información para identificar anomalías, priorizar inspecciones y evaluar las acciones realizadas.
El objetivo no es simplemente instalar más sensores, sino es convertir los datos de la red en decisiones operativas que permitan medir, localizar y gestionar las pérdidas con mayor precisión.
